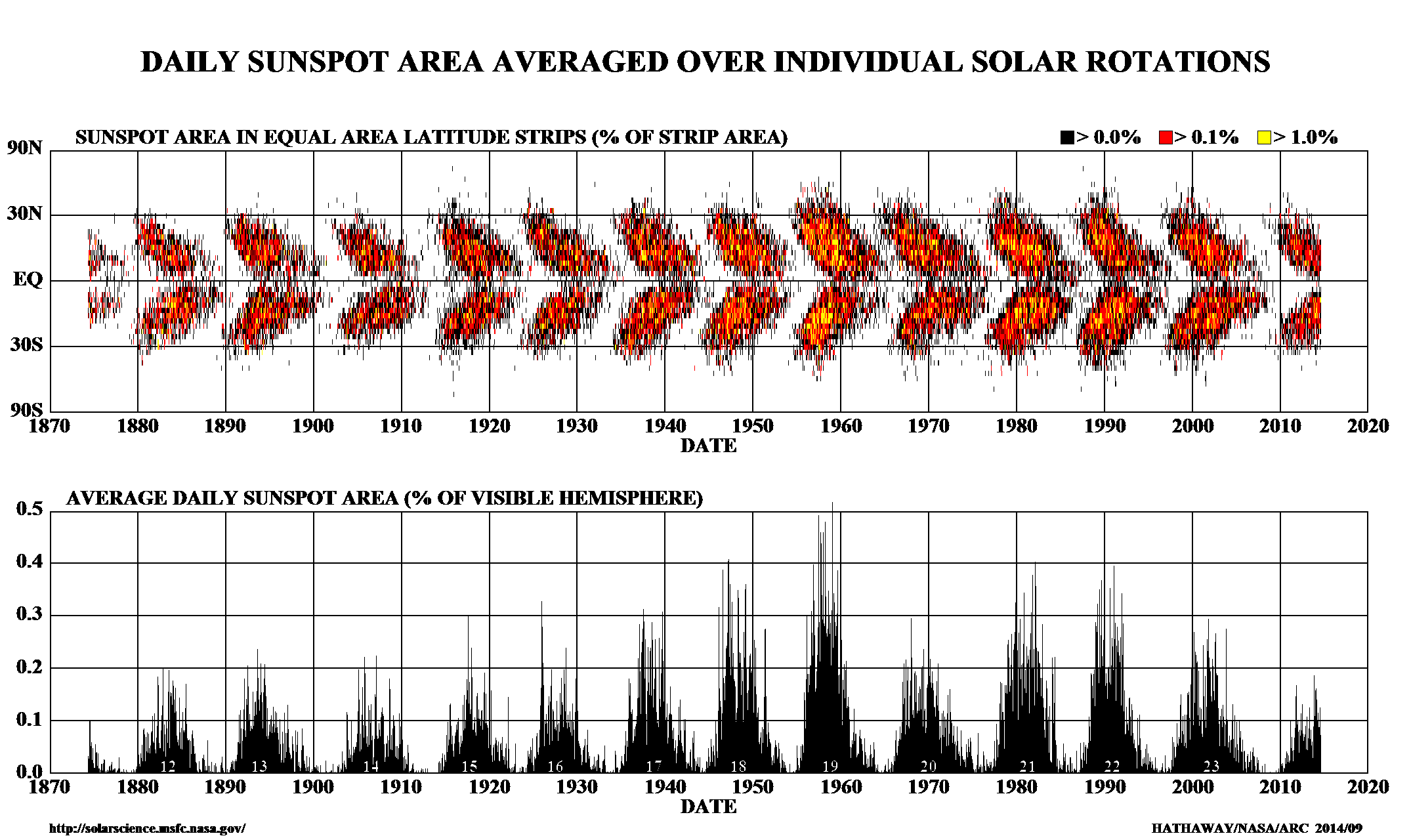

Kelebek Diyagramı, İngiliz Kraliyet Greeneich Gözlemevinin 1874 (Mayıs) yılından beri kayıt ettiği verilere dayanmaktadır. Bu veriler, Güneş lekelerinin boyutu, pozisyonu ve sayısını içermektedir.

Kelebek Diyagramı bize Güneş Lekelerinin, Güneş üzerinde rastgele oluşmadığını göstermektedir.

Lekeler eş zamanlı, hemen hemen eşit zıt enlemlerde oluşmaktadır.

İlk ortaya çıkma orta enlemlerde olup, oluşum ekvatora doğru ilerlemektedir.

Figürün Kelebek Diyagramı olarak isimlendirmesinin nedeni ise açık bir şekilde görülmektedir. Oluşan leke yoğunluğu, her bir döngü için bir kelebek şekline benzemesidir.

Lekenin ana oluşum sebebi ise Güneş Manyetik alanının kutup değiştirmesidir.

Güneş Her bir Güneş döngüsünden Manyetik Kutupları yer değiştirmekte ve tam bir değiştirme turunu yaklaşık 22 yılda tamamlamaktadır.

Diyagramda döngüler şiddet yönünden karşılaştırıldığında Döngü 19’un (1960), ortalama Güneş Lekesi sayısı ile diğer döngülere göre şiddetli olduğu görülüyor. Ayrıca 1940’dan sonra bir şiddet artışı gözlemleniyor.

Ayrıca Kelebek Diyagramında Leke oluşumları ne kadar yüksek enlemlerde ve ne kadar yoğun (leke sayısı ile) başlarsa döngü o miktarda şiddetli olduğu gözlemleniyor.
Bu noktadan hareketle;

Döngü 12, 13,14,15,16‘dan daha şiddetli,
Döngü 18,19, 20, 23‘den daha düşük şiddette olabileceğini yorumlayabiliriz.

Diyagramın doğru yorumlanması, diyagramın oluşma miktar ile orantılıdır…

Yukarıdaki diyagram, NASA / Marshall Uzay Uçuş Merkezi ayda bir güncellenmektedir.

Kaynak: NASA / Marshall Space Flight Center | gunesfizigi.com
